Válvula reductora de presión para instalaciones hidráulicas

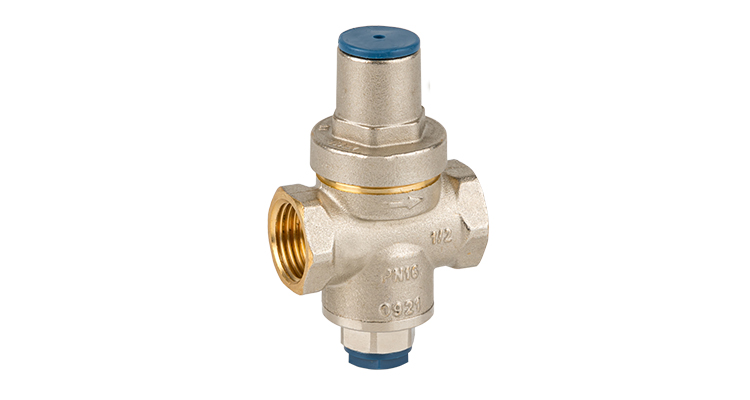

La nueva válvula reductora de presión mini Optim, Ref. 3315, se integra en la Línea Hidrosanitaria de Genebre, dirigida a aplicaciones en el punto de consumo de sistemas hidráulicos, tanto en interiores como exteriores. Diseñada para limitar y estabilizar la presión de fluido en función de un valor prefijado, esta válvula permite proteger los componentes de una instalación frente a presiones superiores a su umbral máximo admisible.

Aplicación técnica y funcionamiento

El dispositivo opera mediante un sistema de pistón compensado, que asegura una regulación precisa y estable de la presión incluso en condiciones de trabajo exigentes. La estructura interna garantiza una elevada resistencia mecánica, mientras que la junta tórica de estanquidad, con bajo coeficiente de fricción, minimiza el desgaste y reduce las necesidades de mantenimiento.

Está especialmente indicada para redes que no superen los 16 bar de presión máxima de trabajo.

Características técnicas

• Presión máxima de trabajo: 16 bar
• Campo de regulación: de 1 a 5,5 bar
• Presión de salida preajustada: 3 bar
• Temperatura de trabajo: de 0 ºC a 130 ºC
• Material del cuerpo: latón niquelado UNE-EN 12165
• Juntas: EPDM peróxido
• Compatibilidad: agua y soluciones de glicol al 50%
• Extremos roscados Gas (BSP) H-H, conforme a ISO 228/1
• Conexión para manómetro: Rp ¼”, según EN 10226 (ISO 7/1)
• Certificación: ACS
• Normativa: EN 1567
• Disponibilidad: versiones de ½” y ¾”

Recomendaciones de instalación

• Instalar siguiendo la dirección indicada por la flecha en el cuerpo de la válvula.
• Incorporar un filtro de entrada para garantizar un funcionamiento correcto y prolongado.
• Realizar mantenimiento periódico de los filtros.
• Añadir válvulas de corte para facilitar futuras intervenciones de mantenimiento.

Instrucciones para regulación de presión

La válvula se entrega ajustada a una presión de salida de 3 bar. Para modificar este valor:

• Asegurar que el circuito esté lleno y cerrar todos los dispositivos aguas abajo.
• Retirar el tapón de plástico de la parte superior (va a presión).
• Para reducir la presión, aflojar el perno ranurado (giro antihorario).
• Para aumentar la presión, apretar el perno (giro horario).
