La instalación atiende un consumo estimado de 6.000 litros diarios de agua caliente y adapta su funcionamiento a la demanda de cada espacio.

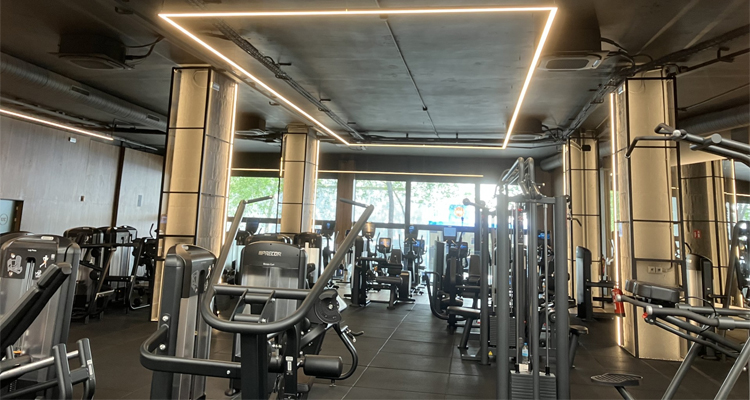

Los gimnasios plantean un reto específico para las instalaciones térmicas por la coincidencia entre elevadas cargas de refrigeración y una demanda continua de agua caliente sanitaria, ACS. En un gimnasio de Barcelona de 1.800 m², Bosch Home Comfort ha instalado un sistema que integra ambos servicios mediante tecnología VRF Air Flux con recuperación de calor.
El establecimiento dispone de salas de entrenamiento, zona spa, cabinas de masaje y fitness bar. La instalación se ha configurado para aprovechar el calor extraído durante la refrigeración de los espacios y emplearlo en la producción de ACS, reduciendo la energía que, en una solución convencional, se disiparía al exterior.
El proyecto incorpora tres sistemas frigoríficos Bosch Air flux Af6300a de caudal variable de refrigerante, VRF, formados por seis unidades exteriores que funcionan en cascada. Los equipos alimentan tanto las unidades interiores destinadas a climatización como los módulos Hydrobox utilizados para producir agua caliente.
En total, la instalación cuenta con 19 unidades interiores y 10 módulos Hydrobox conectados al sistema centralizado de ACS. La configuración permite atender simultáneamente las necesidades térmicas de las diferentes zonas del gimnasio.
La recuperación de calor se realiza mediante un sistema VRF de tres tubos. Cuando determinadas salas requieren refrigeración, el calor extraído puede transferirse al circuito destinado a producir ACS en lugar de expulsarse directamente al exterior.
Esta característica resulta relevante en instalaciones deportivas, donde el uso de duchas y servicios wellness puede coincidir durante buena parte de la jornada con las necesidades de refrigeración derivadas de la ocupación y de la actividad física.
El sistema de ACS se ha dimensionado para un aforo estimado de 285 usuarios diarios y un consumo aproximado de 6.000 litros de agua caliente al día a 60 °C.
Los diez módulos Hydrobox alimentan dos equipos de producción instantánea de ACS de 800 litros cada uno. Estos incorporan un serpentín de acero inoxidable sobredimensionado para producir agua caliente en función de la demanda y limitar el volumen de agua sanitaria acumulada, una medida orientada a reducir el riesgo de proliferación de legionela.
Cuando las condiciones de funcionamiento lo requieren, los módulos Hydrobox pueden elevar la temperatura del agua hasta 75 °C para realizar ciclos de desinfección térmica sin recurrir a resistencias eléctricas de apoyo. Durante el funcionamiento habitual, el sistema opera a temperaturas inferiores para favorecer el rendimiento energético.
El caudal variable de refrigerante permite ajustar el suministro a las necesidades térmicas de cada unidad interior. De este modo, las distintas salas pueden funcionar con demandas diferentes en función de su ocupación y carga térmica.
Las unidades exteriores Bosch Air flux Af6300a incorporan compresores Scroll Dc Inverter con inyección de vapor. El sistema también adapta las temperaturas de evaporación y condensación a las condiciones interiores y exteriores para ajustar su funcionamiento a la demanda.
La regulación centralizada se realiza mediante Bosch Air Center Acc Mt, desde donde se supervisan las tres líneas VRF. Su pantalla táctil de 10 pulgadas permite controlar equipos interiores y exteriores, programar horarios, monitorizar consumos y establecer prioridades entre climatización y ACS.
El sistema puede integrarse con plataformas de gestión técnica del edificio mediante Modbus Tcp/Ip y dispone de acceso remoto mediante VPN para facilitar las operaciones de supervisión y mantenimiento.
La instalación sustituye el planteamiento basado en equipos independientes de climatización y calderas para ACS por un sistema eléctrico que integra ambos servicios. Esta configuración evita disponer de redes de gas y sistemas de evacuación de gases de combustión asociados a una instalación convencional con calderas.
El principal factor diferencial es el aprovechamiento simultáneo de las demandas de frío y agua caliente. En edificios donde ambas necesidades coinciden durante periodos prolongados, la recuperación de calor permite reutilizar parte de la energía extraída de los espacios para atender la producción de ACS.
El proyecto muestra así una aplicación de la tecnología VRF con recuperación de calor en instalaciones deportivas, donde la integración de climatización y ACS puede simplificar la instalación y aprovechar las condiciones de funcionamiento propias de este tipo de edificios.
